Szyby zespolone
Szyby zespolone są jednym z najważniejszych materiałów budowlanych współczesnej architektury. Dzięki zastosowaniu odpowiednich komponentów i procesów obróbki, szyby zespolone mogą pełnić wiele funkcji.
Rodzaje
szyb zespolonych
We współczesnym budownictwie przed przeziernymi przegrodami budowlanymi stawianych jest szereg zadań. Dzięki nowoczesnym rozwiązaniom szyba zespolona może chronić przed utratą ciepła, zabezpieczać przed nadmiernym nagrzewaniem, chronić przed hałasem i stanowić czasową ochronę przed włamaniem.

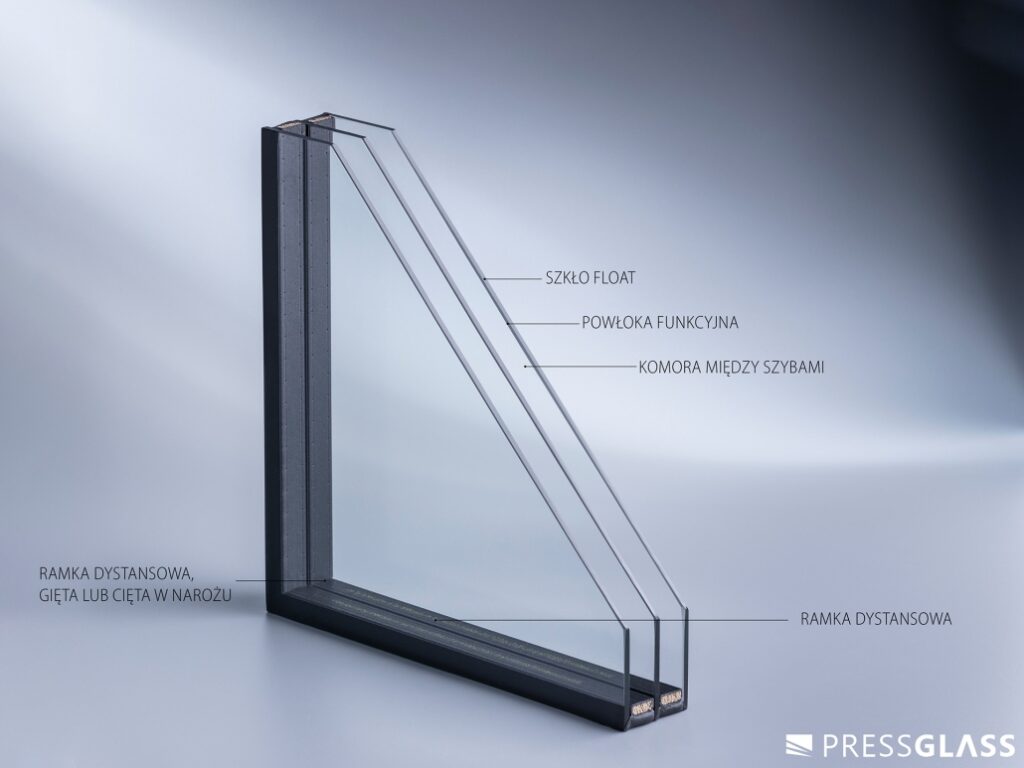

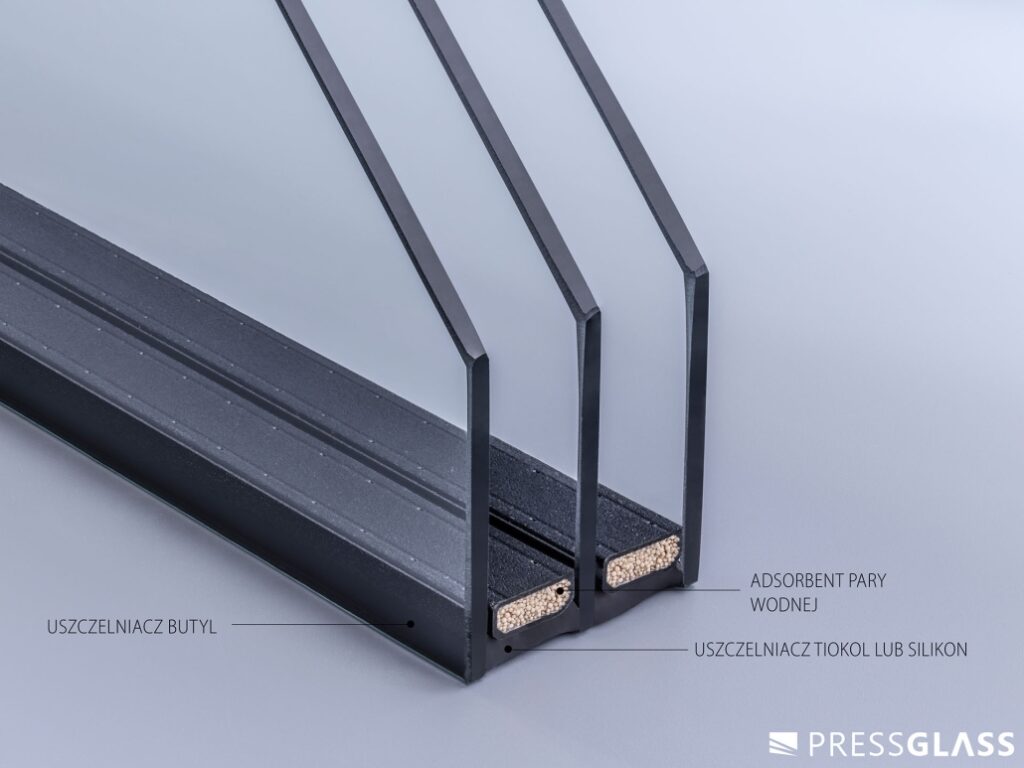

Szyba zespolona to zespół składający się z co najmniej dwóch szyb, tworzących komorę międzyszybową zawierającą powietrze lub inne gazy, oddzielonych od siebie i uszczelnionych na całym obwodzie z zastosowaniem kilkustopniowego procesu zespalania przy użyciu ramki dystansowej, mas uszczelniających i substancji adsorbujących parę wodną.
Szczelność
szyb zespolonych
Jednym z istotnych kryteriów branych pod uwagę przy ocenie szyb zespolonych jest ich szczelność przed wnikaniem wilgoci do wnętrza szyby i stratą gazu, którym wypełnione są szyby dla poprawienia parametrów termicznych czy dźwiękoizolacyjnych.
Obecne rozwiązania stosowane przez PRESS GLASS zapewniają wysoką szczelność szyb zespolonych dla uszczelnień z ramką dystansową giętą lub ciętą w narożach.
Szyby zespolone
z wyrównaniem ciśnienia
PRESS GLASS oferuje szyby zespolone z wyrównaniem ciśnienia (Altimeter). Dostosowanie objętości gazu wewnątrz szyby zespolonej do warunków panujących w miejscu montażu minimalizuje zjawiska odkształcenia szkła oraz ryzyka uszkodzenia mechanicznego szyby zespolonej. Oba te zjawiska powstają na skutek różnicy ciśnienia i temperatury pomiędzy miejscem produkcji i miejscem montażu. Więcej informacji znajduje się poniżej.
Proces zespalania szkła
Informacje techniczne
| Maksymalny wymiar szyb zespolonych | 7000 x 3200 mm |
| Minimalny wymiar szyb zespolonych | 180 x 350 mm |
Wyrównywanie ciśnienia w szybie zespolonej ma na celu minimalizowanie zjawiska odkształcenia szkła oraz ryzyka uszkodzenia mechanicznego szyby zespolonej. Oba te zjawiska powstają na skutek różnicy ciśnienia i temperatury pomiędzy miejscem produkcji i miejscem montażu.
Ugięcie szkła ze względu na zmianę ciśnienia przy zmianie wysokości (m n.p.m.):
a) szyba bez ugięć – wysokość produkcji szyb zespolonych
b) szyba wklęsła – wysokość poniżej produkcji szyb zespolonych
c) szyba wypukła – wysokość powyżej produkcji szyb zespolonych
Wykorzystując urządzenie ISO Altimeter PROFESSIONAL dopasowujemy objętość gazu wewnątrz szyby zespolonej do warunków panujących w miejscu montażu uwzględniając ciśnienie atmosferyczne oraz temperaturę. W wyniku tego procesu stwarzamy warunki dzięki, którym ciśnienie w przestrzeni między szybami w miejscu montażu wyrównuje się do ciśnienia zewnętrznego i szyba zespolona jest względnie płaska. Proces ten nie wymaga dodatkowej obróbki po montażu.
Dobór wymiarów, budowy, rodzaju użytych szkieł, właściwości szyby zespolonej powinien wynikać z obliczeń projektowych uwzględniających warunki jej zastosowania. Odpowiedzialność za te obliczenia leży po stronie klienta.
Wymagania dotyczące realizacji zamówień szyb z wyrównaniem ciśnienia tzw. Altimetr:
- wyrównywanie ciśnienia wymagane jest dla wysokości montażu szyb/okien powyżej 700 m n.p.m.
- minimalna szerokość ramki dystansowej wynosi 12 mm
- montaż szprosów jest dopuszczalny z zastosowaniem tylko szkła hartowanego i wymaganą różnicą 6 mm pomiędzy grubością ramki, a szprosu
- w szybach zespolonych o nieregularnych kształtach (figury) możliwe jest wyrównanie ciśnienia, o ile mieści się to w zakresie wcześniejszych procesów produkcyjnych
- maksymalna wysokość transportu nie może przekraczać dwukrotnej różnicy wysokości montażu, a produkcji
Dane niezbędne do przyjęcia zamówienia:
- średnia temperatura zewnętrzna miejsca instalacji szyby
- maksymalna temperatura wewnątrz pomieszczenia, w którym jest montowana szyba
- wysokość montażu
- wysokość transportu
